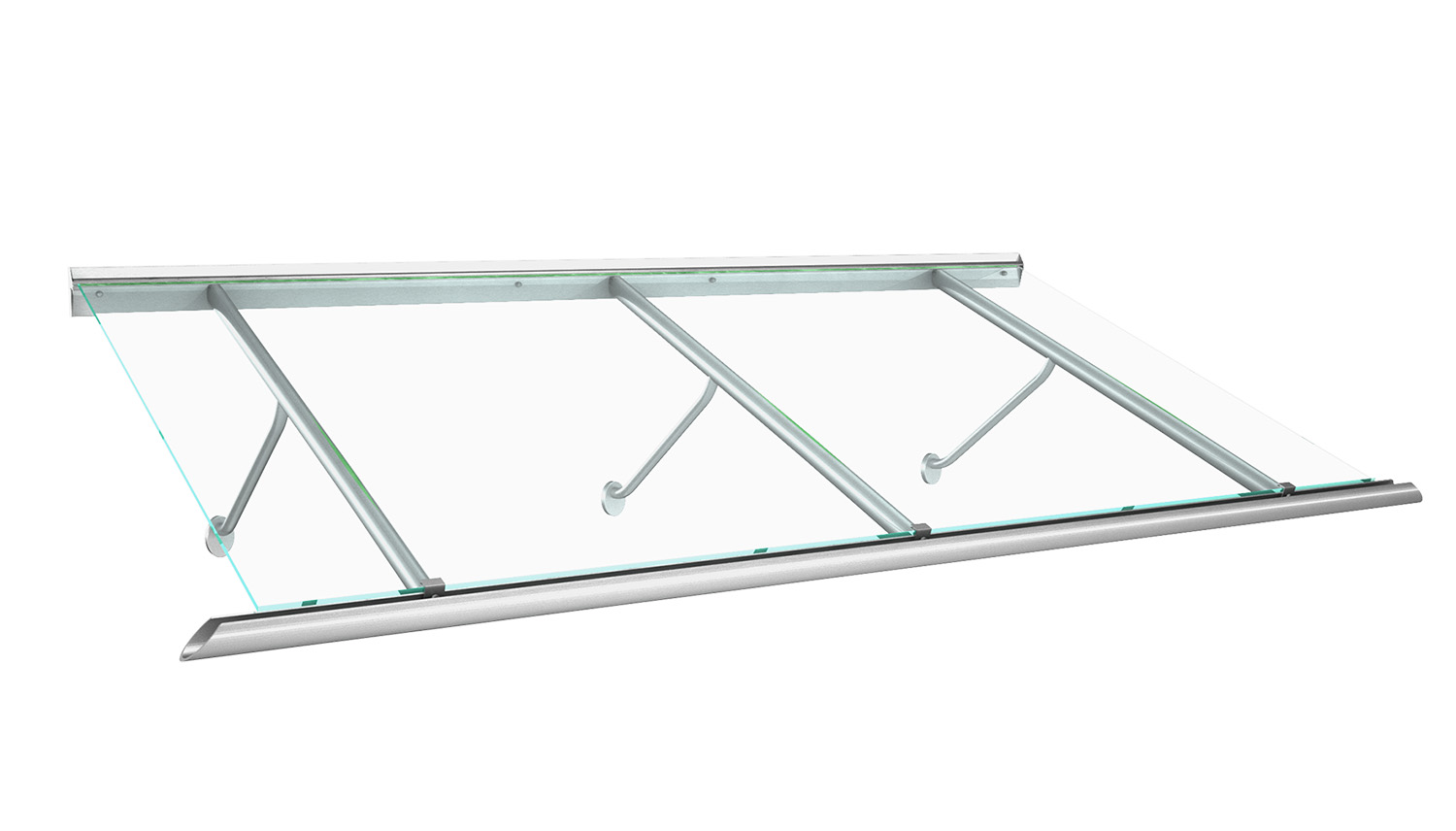

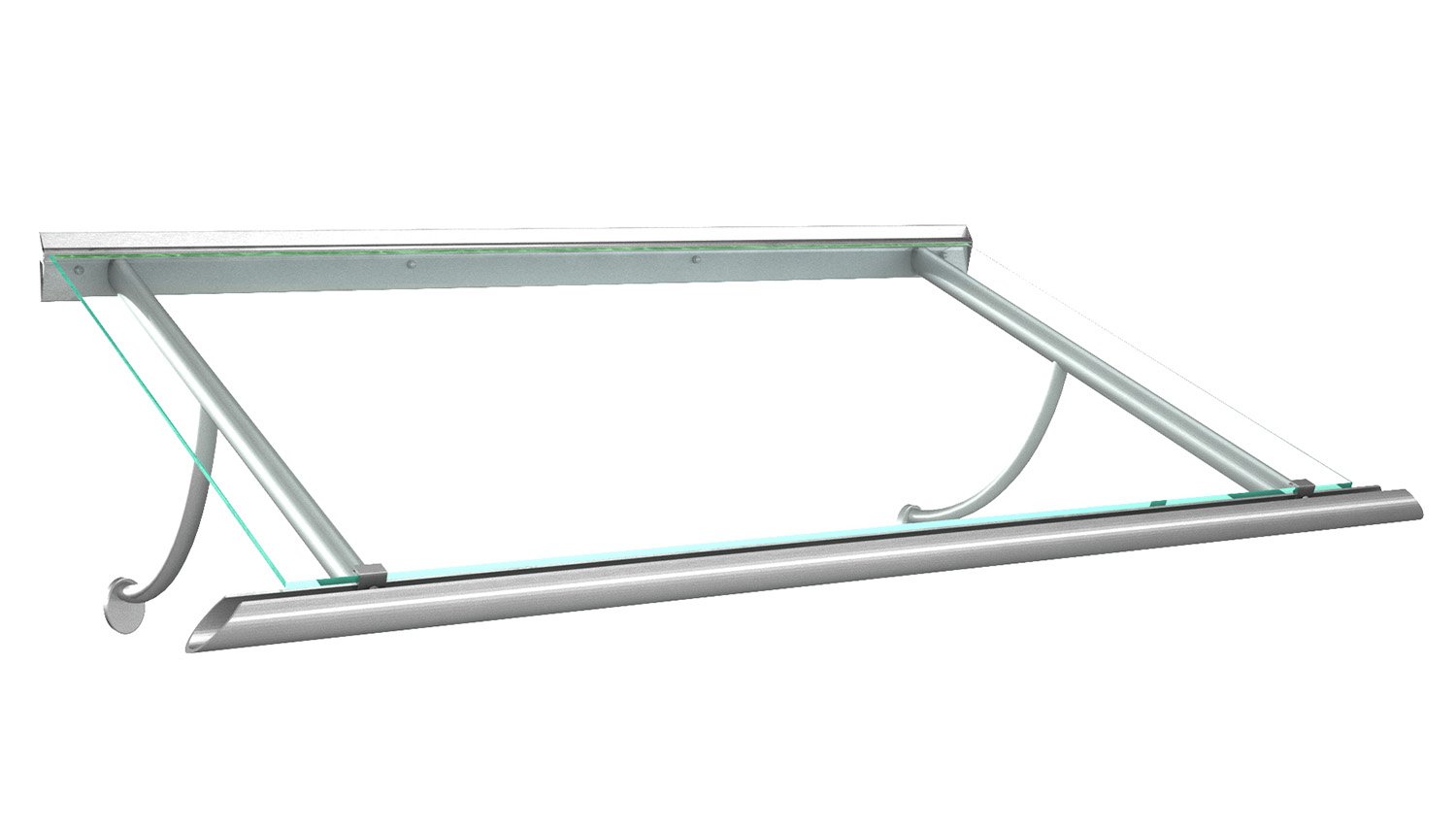

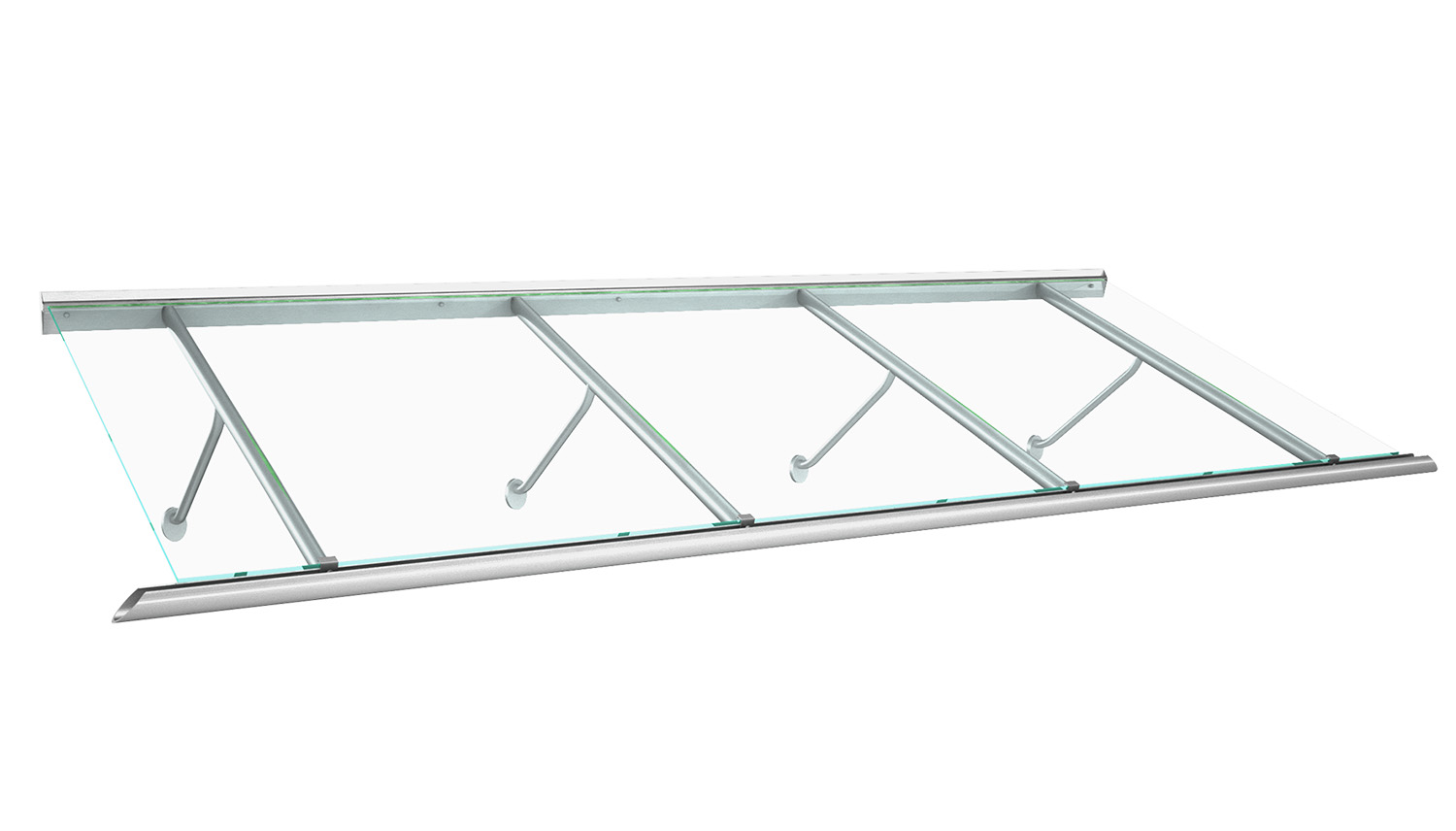

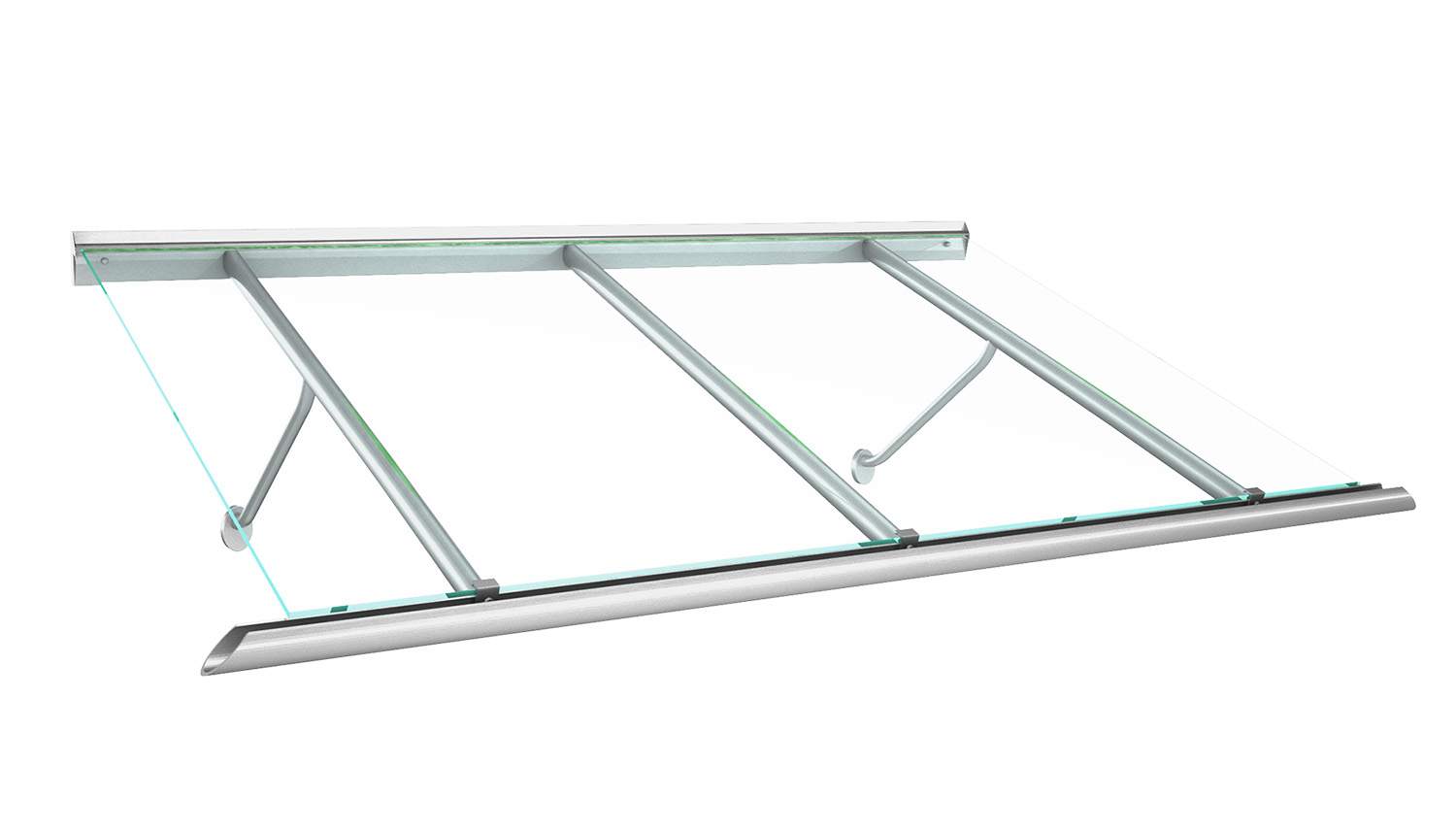

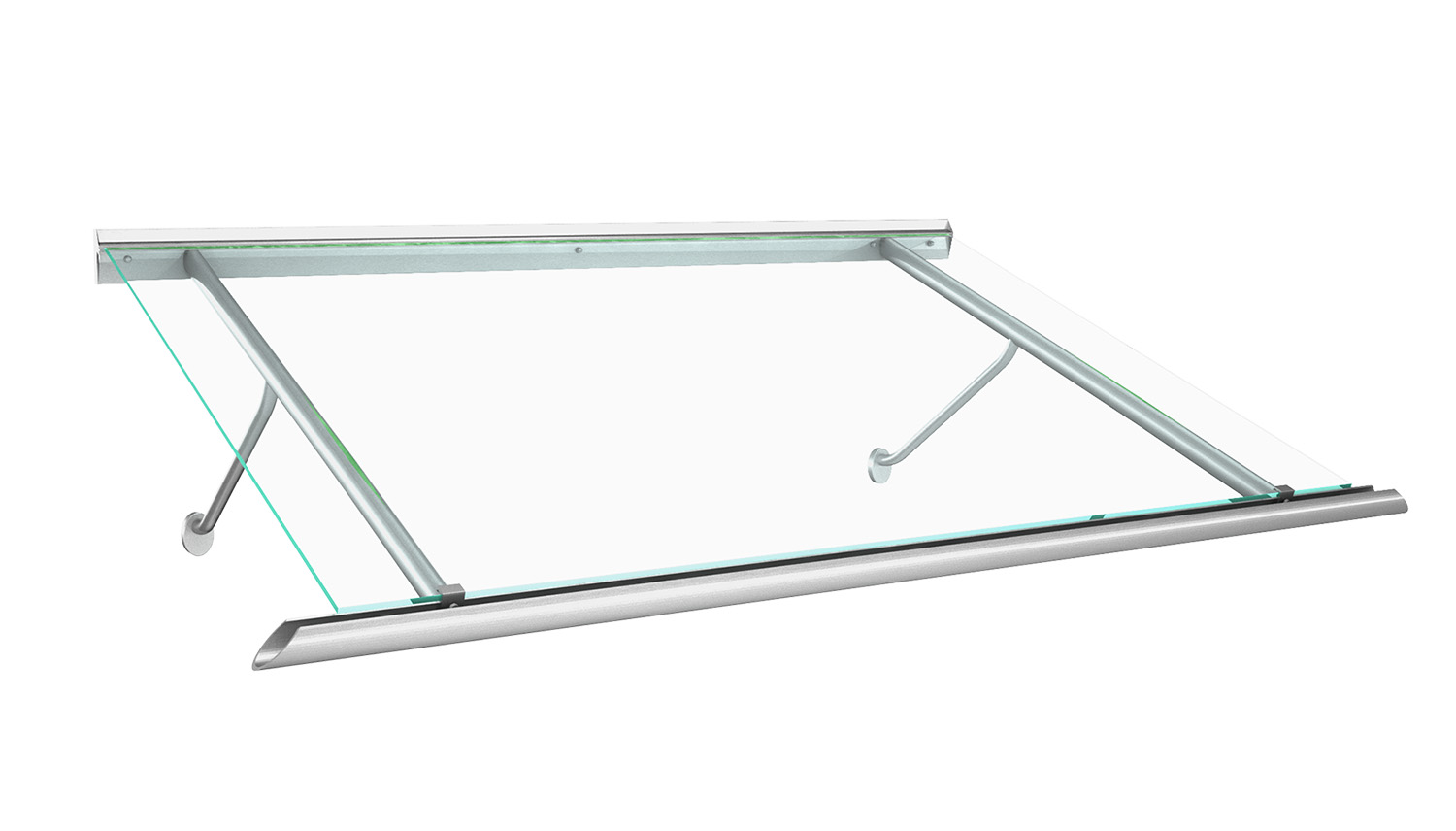

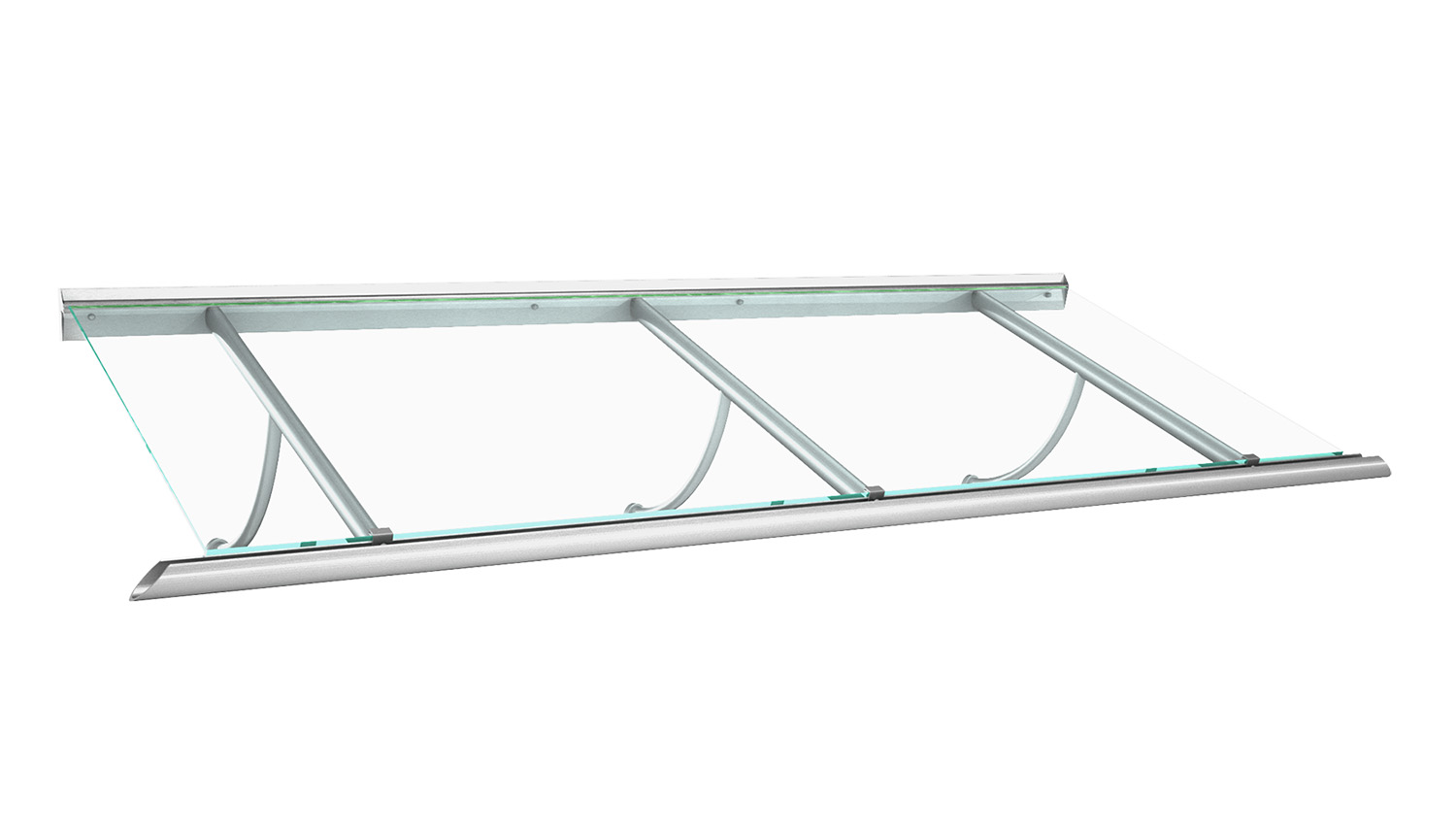

Vordach Aluminium Calypso VSG-Glas
neu im Sortiment

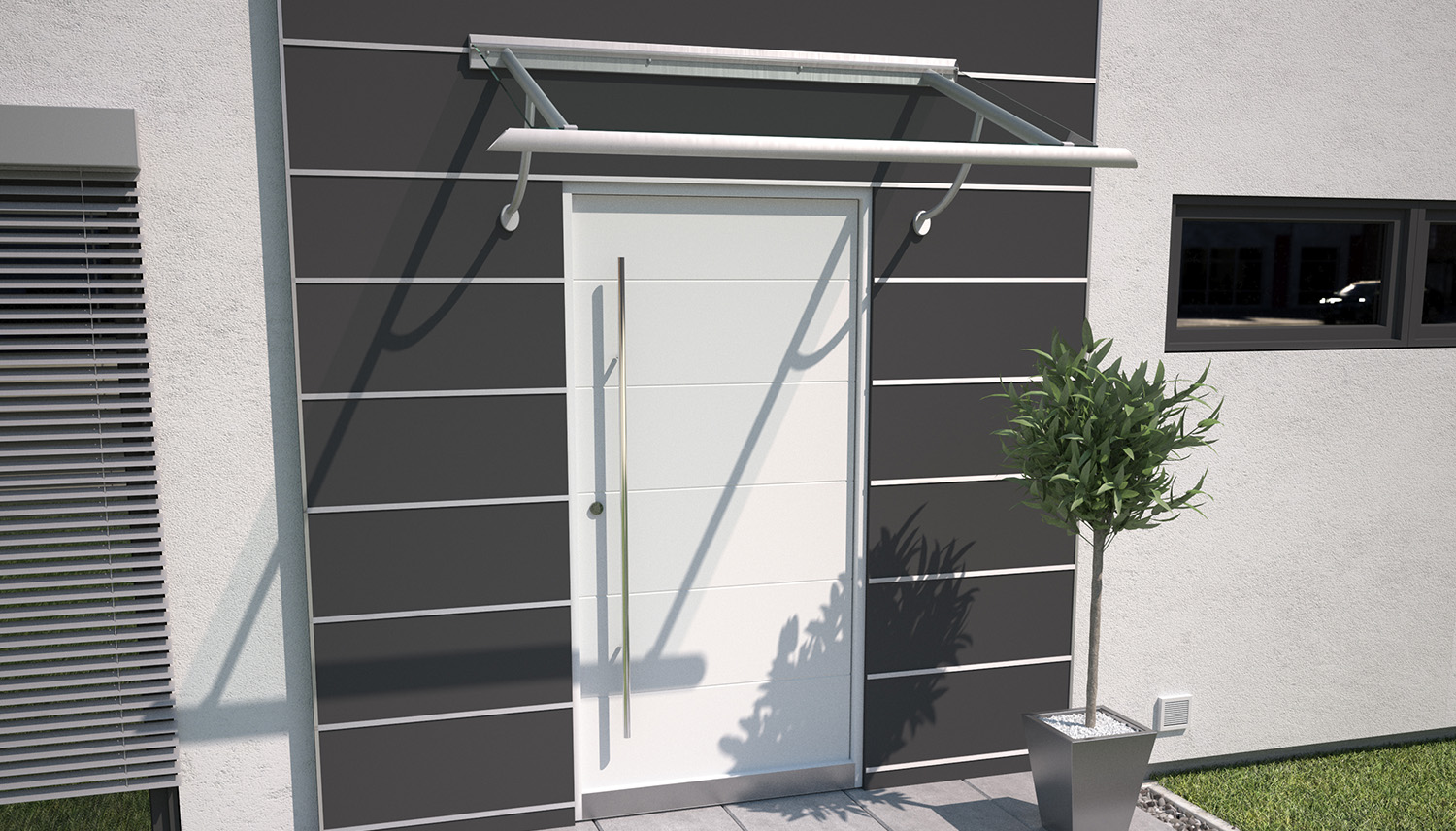

Modernes Aluminiumvordach mit 8 mm Verbundsicherheitsglas (VSG). Das Modell Calypso VSG überzeugt durch seitliche Entwässerung, stabile Kragarmkonstruktion und klare Linienführung. Optional mit Beleuchtung, Spezialglas und verschiedenen Konsolenvarianten. Ideal für moderne Eingangsbereiche.
- Herstellung in Deutschland
- Hochwertige Handwerksqualität
- Bestellen ohne Risiko, Käuferschutz bis 20.000 €
Selecteer eerst uw land van levering:
Produktdetails Vordach Calypso VSG
- Rahmenmaterial: Aluminium
- Verglasung: Verbundsicherheitsglas (VSG), 8 mm
- Pilkington Activ™: Selbstreinigender Effekt durch Beschichtung.
- Entwässerung: Beidseitig seitlich über integrierte Regenrinne
- Dachneigung: ca. 20°
- Kragarme: Je nach Breite 2–4 Kragarme, maximaler Achsabstand 1300 mm
- Konsolen: Passend zur Anzahl der Kragarme (2–4 Konsolen)
Vorteile & Einsatzbereiche
Das Vordach Calypso VSG überzeugt durch eine klare, moderne Linienführung und eine hochwertige Konstruktion aus Aluminium und Verbundsicherheitsglas. Die seitliche Entwässerung sorgt für eine gezielte Ableitung von Regenwasser, während die stabile Kragarmkonstruktion auch bei größeren Breiten eine hohe Tragfähigkeit gewährleistet.
Technische & konstruktive Hinweise
- Der maximale Achsabstand der Kragarme beträgt 1300 mm.
- Abhängig von der Dachbreite werden 2, 3 oder 4 Kragarme eingesetzt.
- Ab einer Glasbreite von 3250 mm erfolgt ein Glasstoß.
- Die Höhe des Vordachs ergibt sich aus Tiefe, Konsolentyp und Wandanschlusshöhe.
Anzahl der Kragarme und Konsolen
| Kragarmtabelle | Breite (mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tiefe (mm) | 1200 | 1400 | 1600 | 1800 | 2000 | 2250 | 2500 | 2750 | 3000 | 3250 | 3500 | |||
| 750 | 2 Kragarme | 3 Kragarme | 4 Kragarme | |||||||||||
| 950 | 2 Kragarme | 3 Kragarme | 4 Kragarme | |||||||||||
| 1150 | 2 Kragarme | 3 Kragarme | 4 Kragarme | |||||||||||
| Konsolenanzahl | 2 Konsolen | 3 Konsolen | 4 Konsolen | |||||||||||

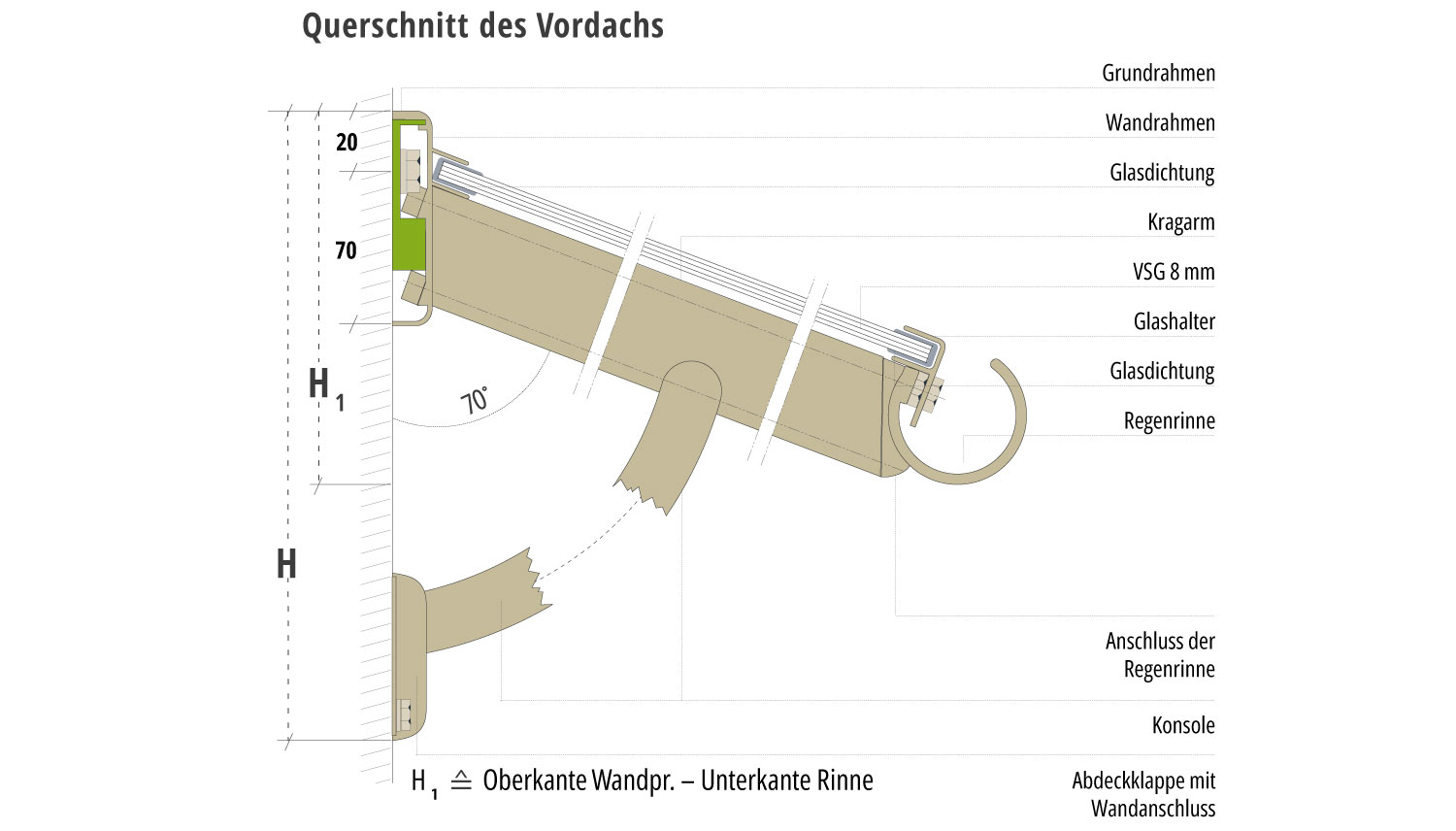

Höhenermittlung in mm
| Höhenermittlung in mm | ||||
|---|---|---|---|---|
| H | H1 | H | H1 | |
| Tiefe (T) | bis 950 | bei 950 | bis 1150 | bei 1150 |
| Konsole "R" | 520 | 400 | -- | -- |
| Konsole "G" | 480 | 400 | 550 | 473 |
| Konsole "S" | 315 | 400 | 350 | 473 |
X-Maß bei Standardgrößen in mm
| X-Maß bei Standardgrößen in mm | |
|---|---|
| Breite (B) | X |
| 1200 bis 1500 | 100 |
| 1501 bis 1750 | 150 |
| 1751 bis 2250 | 250 |
| Aufmaßgröße | 250 |
Optionen & Zusatzausstattung
- Matte Glasfolie (Mehrpreis)
- Pilkington Activ™ Glas mit selbstreinigendem Effekt (Mehrpreis)
- Regenrinne einseitig geschlossen (Mehrpreis)
- Rinnendeckel zum Selbstverkleben (Mehrpreis)

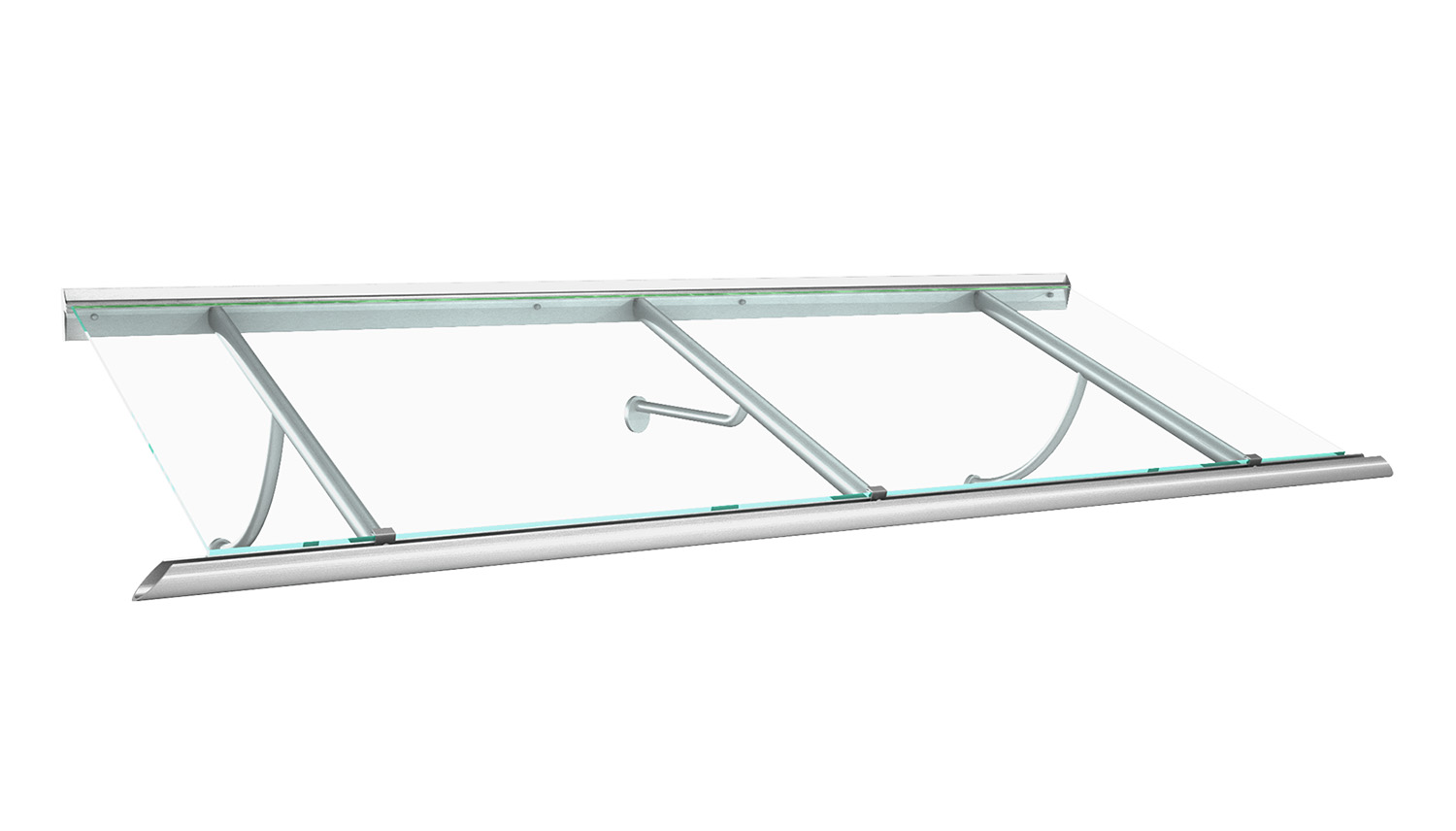

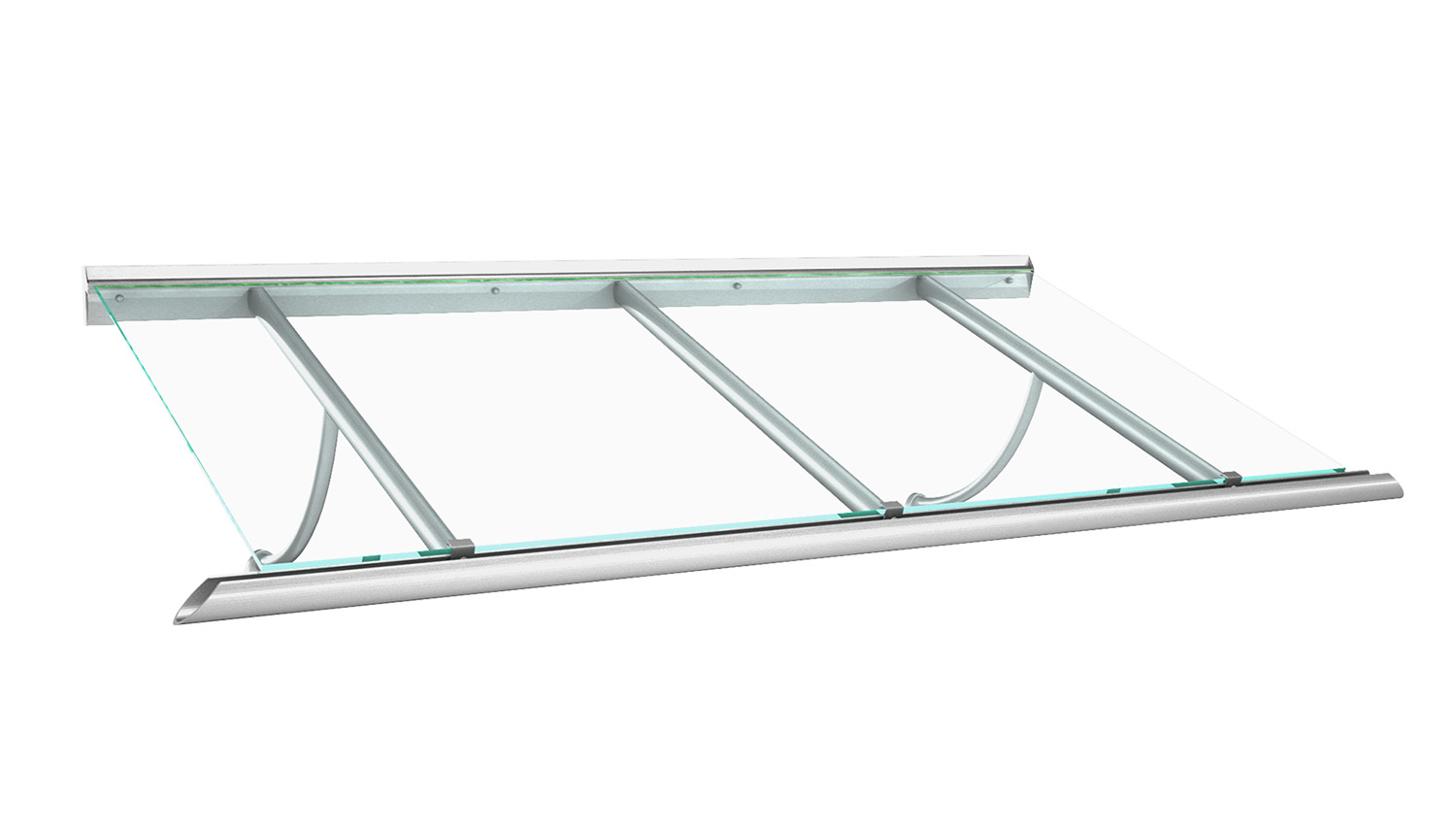

- Verschiedene Konsolenausführungen (R / G / S)
| Anwendungsbereich: | Einfamilienhaus, Gewerbe, Mehrfamilienhaus, Türen |
|---|---|
| Bevestigingsvariant: | Wandmontage |
| Entwässerung: | Regenrinne, Wasserspeier |
| Materiaal: | Glas / Aluminium |
| Produkttyp: | Vordachsystem |
| Verglasung: | VSG |
| Levertijd | 28 - 42 Tage |
|---|
